Menara Kisi vs Tiang Baja Tubular: Mana yang Lebih Baik?

Saat merencanakan saluran transmisi, salah satu keputusan besar pertama yang akan Anda hadapi adalah memilih jenis menara yang tepat. Dua opsi yang paling umum adalahmenara kisiDantiang baja berbentuk tabung. Keduanya telah digunakan selama beberapa dekade, dan masing-masing mempunyai tempatnya masing-masing. Pilihan yang "lebih baik" bergantung sepenuhnya pada kondisi spesifik proyek Anda-tegangan, medan, anggaran, ketersediaan lahan, dan preferensi lokal.

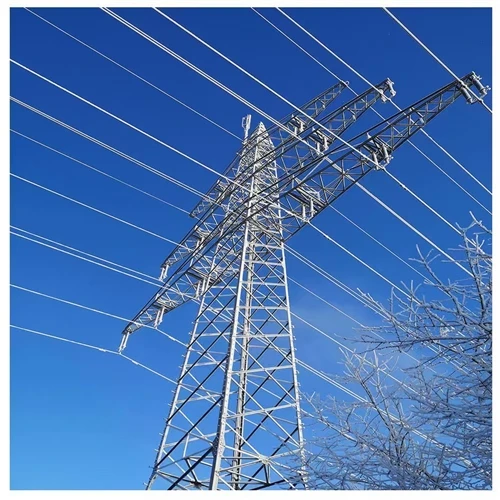

Menara kisi adalah struktur-rangka terbuka yang dibangun dari bagian baja bersudut yang dibaut, membentuk kerangka segitiga atau persegi. Ini adalah "tiang listrik" klasik yang kebanyakan orang bayangkan ketika memikirkan saluran transmisi.



Karakteristik utama:

• Jenis yang paling umum untuk-saluran transmisi tegangan tinggi (biasanya 220 kV ke atas)
• Rasio kekuatan-terhadap-berat yang tinggi dan fleksibilitas desain yang luar biasa
• Mendukung bentang panjang-seringkali lebih dari 400 meter
• Dapat menampung banyak sirkuit dan konduktor yang dibundel
• Sifat modular memungkinkan pengangkutan dan perakitan lebih mudah di medan terpencil atau tidak rata
• Berkinerja baik dalam kondisi angin kencang dan beban es



Aplikasi umum:Transmisi daya-jarak jauh,-berkapasitas tinggi di daerah pedesaan atau terpencil.



Keuntungan:

Biaya-efektif– Umumnya lebih murah untuk diproduksi dibandingkan tiang tubular

Komponen ringan– Anggota perorangan mudah diangkut, bahkan ke-situs-yang sulit diakses

Kuat dan dapat diandalkan– Kinerja yang terbukti selama penggunaan puluhan tahun

Serbaguna– Dapat mendukung banyak sirkuit dan rentang yang panjang

Perakitan modular– Mudah dipasang di lokasi, bahkan di medan yang tidak rata



Kekurangan:

Jejak kaki yang besar– Memerlukan lebih banyak lahan-jalan-jalan (RoW). Sebuah menara kisi pada umumnya membutuhkan tanah sekitar 245 meter persegi

Dampak visual– Desain-bingkai terbuka lebih terlihat pada lanskap

Hambatan angin lebih tinggi– Struktur terbuka menangkap lebih banyak angin

Kerentanan terhadap korosi– Permukaan yang lebih terbuka berarti risiko korosi yang lebih tinggi

Risiko tabrakan burung– Risiko yang sedikit lebih tinggi pada burung





Tiang baja berbentuk tabung adalah poros baja berongga tunggal yang meruncing dan ditancapkan ke dalam tanah. Ini memiliki tampilan yang ramping dan minimalis dan memakan lebih sedikit ruang.



Karakteristik utama:

• Sering digunakan di lingkungan perkotaan atau pinggiran kota yang mengutamakan estetika dan ruang
• Dukungan membentang hingga sekitar 250 meter-lebih pendek dari menara kisi
• Jejak lebih kecil dari menara kisi
• Pemasangan lebih cepat karena komponen lebih sedikit
• Bentuk tertutup memberikan ketahanan yang lebih baik terhadap korosi dan vandalisme



Aplikasi umum:Daerah perkotaan dan pinggiran kota, sub-jalur transmisi dan distribusi (biasanya 69 kV hingga 138 kV), koridor sempit, dan area yang mengutamakan estetika



Keuntungan:

Hemat-tempat– Membutuhkan lebih sedikit lahan. Setiap menara monopole hanya membutuhkan sekitar 33 meter persegi, dibandingkan dengan 245 meter persegi untuk menara kisi

Menyenangkan secara estetika– Desain ramping berpadu lebih baik dengan lingkungan perkotaan

Ketahanan korosi yang lebih baik– Permukaan yang tertutup dan halus memberikan perlindungan yang lebih baik

Hambatan angin lebih rendah– Bentuk silinder yang halus mengurangi hambatan angin

Ereksi lebih cepat– Lebih sedikit komponen berarti pemasangan lebih cepat

Penerimaan publik yang lebih baik– Masyarakat umumnya lebih menyukai tampilan monopole

Resistensi terhadap vandalisme– Lebih sulit untuk mencuri komponen dibandingkan dengan menara kisi



Kekurangan:

Biaya lebih tinggi– Lebih mahal untuk diproduksi. Monopole bisa memakan biaya hingga 50% lebih mahal dibandingkan menara kisi tradisional

Lebih berat dan sulit untuk diangkut– Jauh lebih berat, seringkali memerlukan akses kendaraan dan izin khusus

Fondasi yang lebih besar– Membutuhkan pondasi beton yang jauh lebih besar dan mahal

Rentang terbatas– Biasanya penyangga memiliki bentang hingga sekitar 250 meter, lebih pendek dari menara kisi

Fleksibilitas konfigurasi terbatas– Kurang beradaptasi untuk konfigurasi kompleks atau beberapa sirkuit





Aspek	Menara Kisi	Tiang Baja Berbentuk Tabung
Tegangan Khas	220 kV ke atas	69 kV – 138 kV
Kemampuan Rentang	Biasanya lebih dari 400 meter	Biasanya sampai 250 meter
Jejak Tanah	~245 m² per menara	~33 m² per menara
Berat / Transportasi	Komponen ringan, mudah diangkut	Berat, lebih sulit untuk diangkut
Dasar	Lebih kecil, lebih sederhana	Jauh lebih besar, lebih berat
Biaya Pembuatan	Lebih rendah	Lebih tinggi (hingga 50% lebih banyak)
Kecepatan Instalasi	Modular, tetapi waktu perakitan lebih lama	Lebih cepat, lebih sedikit komponen
Tahan Angin	Tarikan lebih tinggi (bingkai terbuka)	Tarikan lebih rendah (permukaan halus)
Dampak Visual	Industri, terlihat	Ramping, estetis
Ketahanan Korosi	Lebih rentan	Lebih baik
Risiko Vandalisme	Lebih tinggi (komponen dapat dicuri)	Lebih rendah
Paling Cocok Untuk	Jarak jauh / jarak-jauh / tegangan-tinggi	Koridor perkotaan / sempit / tegangan-lebih rendah









Dalam banyak proyek, pendekatan campuran adalah yang terbaik. Anda mungkin menggunakantiang tubular di daerah perkotaandi mana ruang dan estetika sangat penting, dan beralih ke hal tersebutmenara kisi di daerah pedesaan atau terpencildimana biaya dan kemudahan transportasi lebih penting.

Misalnya, pada saluran 220 kV, beberapa utilitas menggunakanbagian lurus dengan menara kisiDanbagian sudut dengan tiang berbentuk tabunguntuk menyeimbangkan biaya, kinerja, dan dampak visual.





Contoh 1: Proyek daerah terpencil
Untuk saluran transmisi 400 kV di daerah terpencil yang tidak memiliki akses jalan, bobot menara kisi yang lebih ringan dan mudah diangkut menjadikan mereka pemenangnya. Proyek ini dapat dilanjutkan tanpa membangun jalan akses yang mahal ke setiap lokasi menara.

Contoh 2: Proyek perkotaan
Untuk saluran 138 kV yang melalui lingkungan pinggiran kota, tiang baja berbentuk tabung sering kali lebih disukai meskipun biayanya lebih tinggi – tapak yang lebih kecil dan tampilan yang lebih baik membuat tiang tersebut lebih diterima oleh masyarakat dan pemerintah setempat.

Contoh 3: Pendekatan campuran
Beberapa proyek menggunakan kombinasi: tiang tubular di bagian kota, menara kisi di bagian pedesaan, mencapai keseimbangan terbaik antara biaya, estetika, dan kinerja.





Tidak ada satu pun pilihan yang "lebih baik" – ini tentangmencocokkan jenis menara dengan kondisi spesifik proyek Anda. Pilihan yang tepat bergantung pada:

Tingkat tegangan– Tegangan yang lebih tinggi umumnya mendukung menara kisi

Medan– Daerah terpencil menyukai kisi-kisi; daerah perkotaan menyukai tiang berbentuk tabung

Ketersediaan lahan– Lahan yang langka mendukung tiang berbentuk tabung

Anggaran– Menara kisi biasanya lebih murah di muka

Preferensi lokal– Penerimaan masyarakat itu penting

Seperti yang dikemukakan oleh para pakar Burns & McDonnell, perdebatan-yang telah berlangsung selama beberapa dekade ini menjadi relevan lagi ketika perusahaan utilitas memikirkan kembali cara membangun jaringan transmisi. Kuncinya adalah melakukan lebih dari satu solusi-ukuran-yang cocok-untuk semua.
